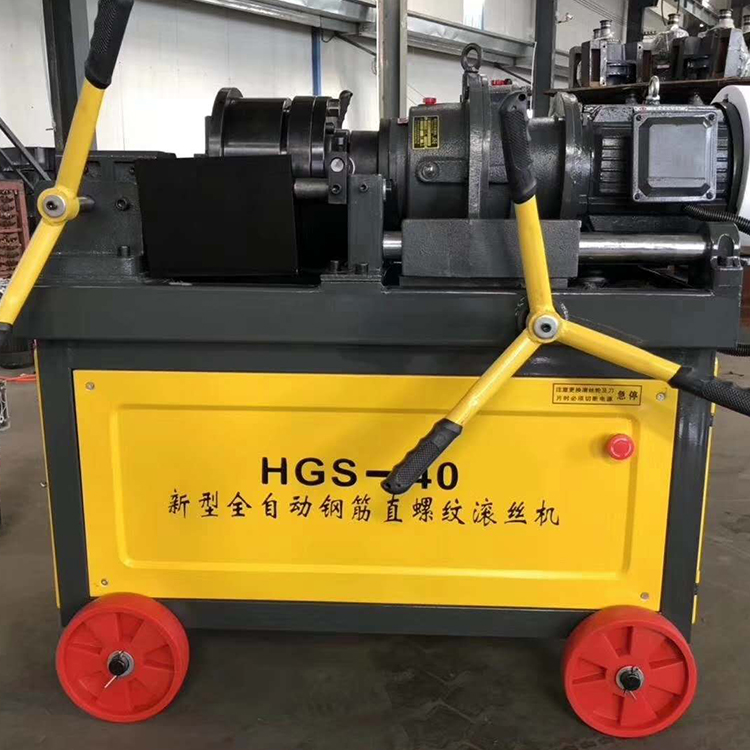

河北衡水全自動鋼筋滾絲機滾絲輪安裝方法
滾絲頭是設備的工作核心之一,，它主要作用是對剝肋后的鋼筋進行滾壓螺紋，它主要由前軸蓋,、后軸蓋,、滾絲輪,、偏心軸、偏心套,、固定套,、齒圈,、小齒輪等組成。（1）正絲安裝
取下前軸蓋緊固螺釘,，卸下前軸蓋（觀看偏心套標記孔是否在內側,，如不對，摘下后軸蓋偏心套定位螺釘,，轉動偏心套,，使偏心套標記孔均在圓周內側，上好偏心套螺釘,，前軸蓋偏心套直接轉動）,。面向滾絲頭，以任一偏心軸為起始軸,，按順時針依次安裝滾絲輪1,、2、3（輪標記在外側）,，再裝好前軸蓋即可,。
（2）反絲安裝
取下前軸蓋緊固螺釘，卸下前軸蓋,，摘下并轉動偏心套，摘下后軸蓋偏心套定位螺釘,，轉動偏心套,，使標記孔均在圓周外側，上好偏心軸套螺釘,，面向滾絲頭,，以任一軸為起始軸，按逆時針依次安裝滾絲輪1,、2,、3號（輪標記在外側），再裝好前軸蓋即可,。
（3）齒輪圈與小齒輪調節蝸桿安裝位置及順序：
小齒輪的安裝位置決定偏心軸的偏轉方向,，即滾絲輪中心線到滾絲頭中心線的距離，因此,，小齒輪安裝的相對位置不能裝錯,，如圖，裝配時應注意：小齒輪與齒圈按下圖對正,。注意三個小齒輪鍵位置,。
3、滾絲輪與所要加工的鋼筋型號相適應后,，松開蝸桿壓緊螺母,，
與加工鋼筋型號相對應的對刀棒細端插入滾軋頭中心,，轉動調節蝸桿，使?jié)L絲輪與對刀棒相接觸抽出對刀棒,，擰緊蝸桿壓緊螺母即可,。
4、更換滾絲輪操作總匯（機床停在初始位置）
（1）機床停在初始位置,，滾軋頭停放在初始位置,，此時剝肋組合入。
（2）松開定位盤4條緊固螺釘,，逆時針轉動定位盤,，剝肋刀組合
到*小，分別擰緊四處刀體緊定螺釘,，使刀體與刀架不致分離,。
（3）順時針轉動定位盤，此時定位盤松開,，摘除限位套限位釘,，
卸下限位套附帶定位盤。
（4）摘除前軸蓋安裝螺釘,，取下前軸蓋,。
（5）取出滾絲輪
（6）選取與鋼筋型號一致的滾絲輪
